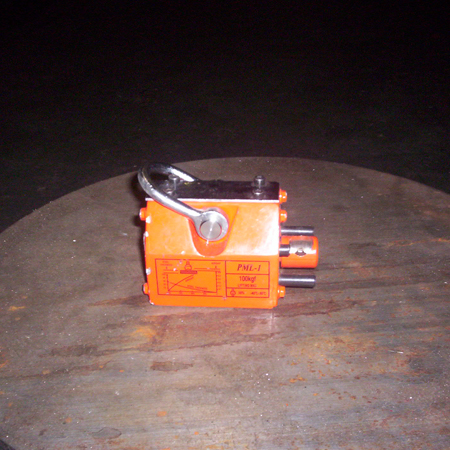

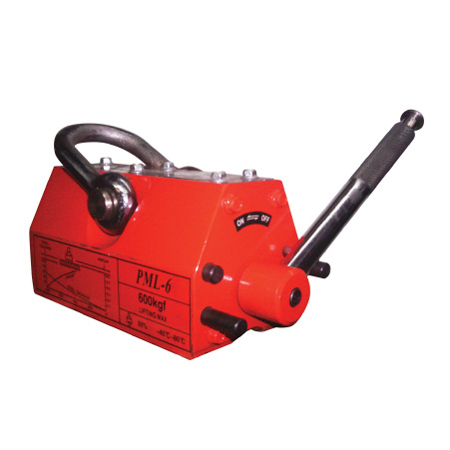

Elevadores Magnéticos para Izaje de Piezas

  • • Levanta piezas planas y tubulares
  • • Simple de utilizar y manipular ya que se acciona manualmente
  • • Ahorro de tiempo y practicidad
  • • Movimiento de piezas sin riesgos


Características de Carga

Modelo Peso (Kg.) Carga Máxima (Kg.) Espesor Mínimo (mm.) Longitud Máxima (mm.)
LM-100 3 100 15 1000
LM-300 9 300 25 1500
LM-600 20 600 30 2000
LM-1000 39 1000 45 3000
LM-2000 78 2000 60 3000
LM-3000 160 3000 70 3000

Barras Redondas

Modelo Peso (Kg.) Carga Máxima (Kg.) Rango de Diámetros (mm.) Longitud Máxima (mm.)
LM-100 3 50 30-100 1500
LM-300 9 150 40-300 1500
LM-600 20 300 70-400 2000
LM-1000 39 500 70-500 3000
LM-2000 78 1000 100-600 3000
LM-3000 160 1500 100-800 3000
Porcentaje de trabajo del Imán según contenido de carbono
Contenido de Carbono Bajo 100%
Contenido de Carbono Medio 85%
Contenido de Carbono Alto 75%
Fundición de Hierro 65%
Porcentaje de trabajo del Imán según superficie
Superficie Rectificada 125%
Superficie Maquinada 100%
Acabado de fundición 90%
Superficie Aspera 65%

Ejemplo para la utilización del imán

Si queremos utilizar el elevador magnético LM 1000 para levantar un plato playo de un grosor de 20 mm., la fuerza de elevación máxima se encuentra en el punto de intersección de la curva (que se observa en el gráfico) y el eje de los espesores. Esto nos indica en que porcentaje va a trabajar el imán.

Por lo tanto se observa en este ejemplo que para un espesor de 20 mm. el imán trabaja a una 60 % de su capacidad, por lo tanto el LM 1000 admite un máximo de peso de 600 Kg.

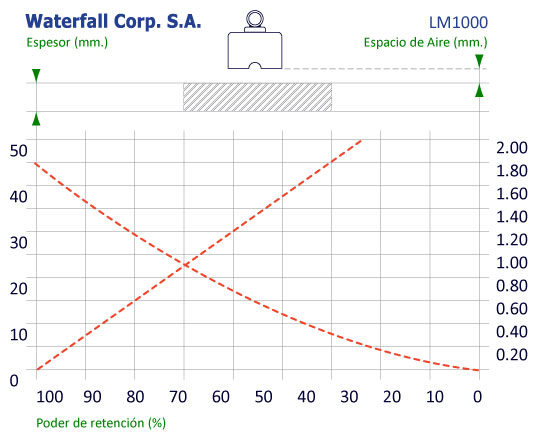

Tolerancia de Izaje para imán de 1.000 Kgs.
